点击图片查看原图产品特征

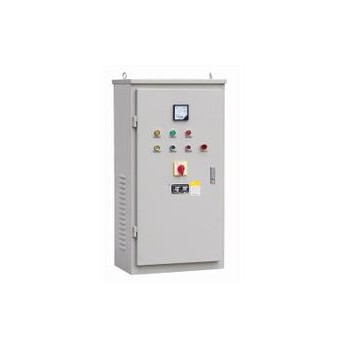

柜式防护结构，由自耦变压器，自动开关，交流接触器，电动机综合保护器，电流-时间转换器，中间继电器等元件组成，具有过载，断相，欠压等保护起动到运行转换方式是采用时间，电流两种控制转换具有手动，自动二种工作方式，由转换开关进行自动或手动切换。
技术参数
电流转换器 电动机综合保护 自动开关电磁
大起动
控制电机 工作电流 整定参考值 器整定电流参考 时间总和S 脱扣器额定电流A
型号规格
率KW 参考值A
A 值A
JJ1B-11 11 22 3.3 22 30 32
JJ1B-15 15 29 4.4 29 30 40
JJ1BB1-18.5 18.5 36 5.3 36 40 40
JJ1B-22 22 42 4.2 42 40 50
JJ1B-30 30 57 5.7 57 40 63
JJ1B-40 40 80 5.3 80 60 80
JJ1B-45 45 84 6.3 84 60 100
JJ1B-55 55 103 3.8 103 60 125
JJ1B-75 75 140 5.2 140 60 180
JJ1B-100 100 184 4.6 3 90 200
JJ1B-115 115 219 5.4 3.7 90 250
JJ1B-135 135 252 3.1 2.1 90 315
JJ1B-160 160 300 4.3 3 90 350
JJ1B-190 190 351 4.3 2.9 90 400
JJ1B-225 225 407 3.8 2.5 90 500
JJ1B-260 260 469 4.4 2.9 90 530
JJ1B-280 280 502 4.3 2.9 90 580
JJ1B-300 300 537 5 3.4 90 630
安装尺寸
型号规格
A B C D H 安装尺寸
JJ1B-11-18.5 530 350 480 170 1000 4-8,5*20
JJ1B-22-30 530 350 480 170 1000 4-8.5*20
JJ1B-40-45 530 350 480 170 1200 4.8.5*20
JJ1B-55-75 610 430 550 190 1400 4-10.5*20
JJ1B-100-115 670 530 600 250 1600 4-10.5*20
JJ1B-135-190 670 580 600 250 1800 4-10.5*20
JJ1B-225-300 810 630 750 300 2000 4-10.5*20
